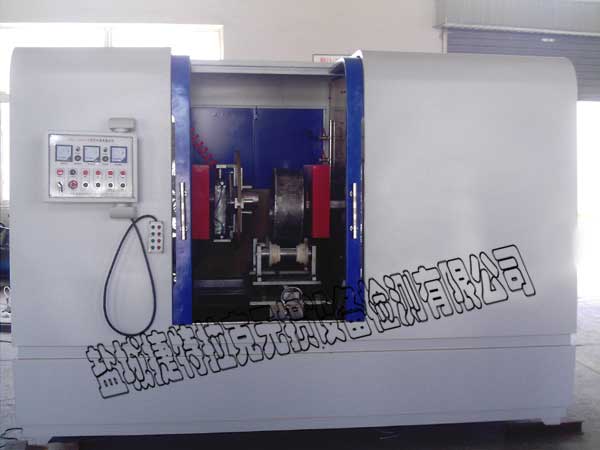

CDG-9000軸承圈探傷機

為 微機控制半自動濕法磁粉探傷設備，適用于接箍及類似形狀的環形鐵磁性零件的磁粉檢驗。它以可編程序控制器（PLC）為核心，對系統的機械動作程序進行控 制，能按規定程序完成除人工觀察缺陷以外  的全部探傷過程，既可自動操作，又可手動單步操作。周向磁化采用穿棒法，縱向磁化采用線圈感應法對工件進行交流復合磁化，從而避免工件燒傷。本廠研制的可 控硅觸發系統具有斷電相位控制功能，避免交流磁化不漏檢，從而一次性磁化可檢查出工件表面和內表面因材料、鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等極 細微缺陷。
  工藝流程
  上料—輸料—穿棒—噴液復合磁化—退棒—轉動旋轉觀察—輸料—下料
  主要技術參數
◇ 穿棒磁化電流 ：AC  0-9000A  連續可調，帶斷電相位控制功能；
◇ 縱向磁化磁勢： AC  0-20000AT  連續可調，帶斷電相位控制功能；
◇ 穿棒方式：氣動穿棒；
◇ 工作方式：自動運行、手動單步操作；
◇ 磁化方式：周向磁化、縱向磁化和復合磁化；
◇ 探傷速度： 8S/件；
◇ 探傷靈敏度： 工件表面用A型30/100試片清晰顯示；
